振動測量
進行噪聲·振動的多通道測量·分析

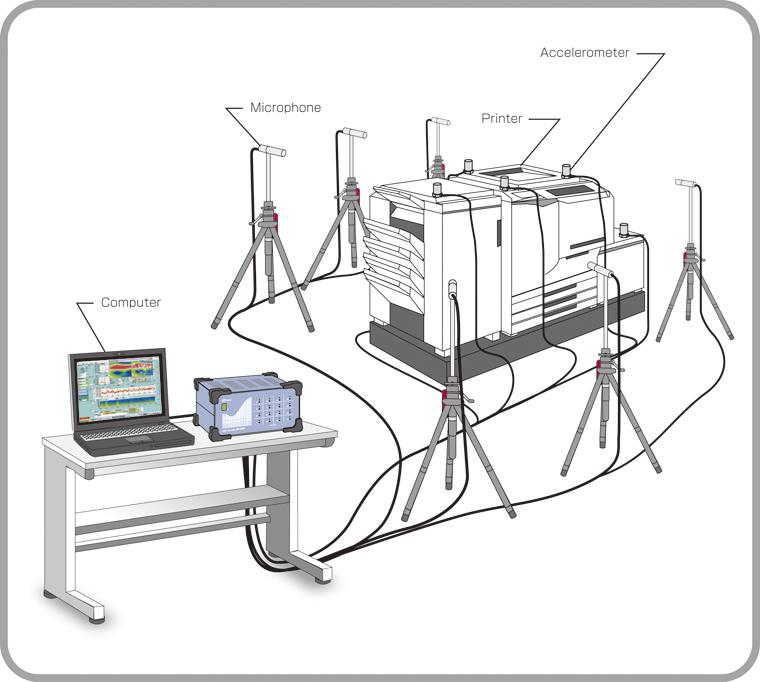

- 系統構成案例1
- 系統構成案例2
-
使用多通道分析處理器SA-02系列，可進行多通道能噪音·振蕩的FFT分析，1/N倍頻程分析等。
通過連接2臺SA-02M同步，最大實現32個通道同時工作。
內置CCLD電源，可直接連接相應的前置放大器及麥克風、加速度傳感器等。配置清單
型號 產品名稱 備注 UC-57 / UC-59 麥克風 SNH-22A 前置放大器 PV-91C / PV-91CH / PV-90T / PV-97I 內置放大器的加速度傳感器 SA-02M 多通道分析儀 連接線 -
SA-A1 便攜式測量分析系統和無線發射器 SA-A1WD 的結合使配置多通道系統變得簡單方便。

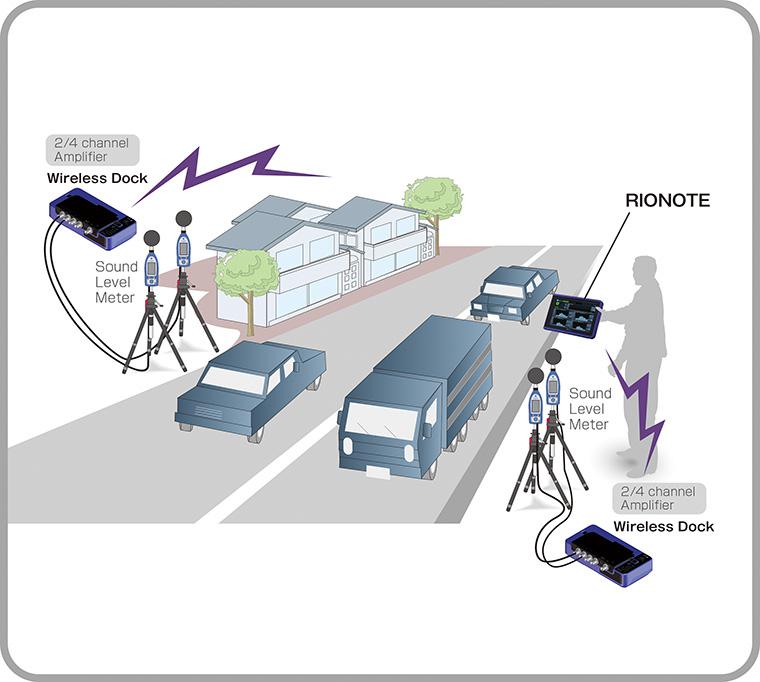

由于不需要繁瑣的連接線，可同時對道路或鐵路線上的兩個方向進行噪聲測量。這種用于測量道路交通噪聲的系統如圖所示。測量雙向交通的數據可從道路兩側進行無線傳輸，使系統簡單易行。
在進行無線傳輸?shù)耐瑫r(shí)，測量數據也會被保存在無線發射器的數采單元中，以防在測量期間無線連接中斷的情況下的數據丟失。在測量完成時，數采單元中的數據可被下載到 SA-A1 的SD卡里。
SA-A1主機最多能連接四個 SA-A1WD 發射器，可以對應多達16通道（4通道x 4個單元）的噪聲測量和分析。(對于1/3倍頻程分析，最大為3通道×4個單元=12個通道。)圖中展示了用于噪聲測量的實例，通過連接加速度傳感器也可以相同的方式進行多通道振動測量。配置清單
型號 產品名稱 備注 SA-A1RTB2/SA-A1RTB4 便攜式測量分析系統 (雙通道/四通道倍頻程套裝) SA-A1WD 無線發射器 SA-A1B2/SA-A1B4 雙通道/四通道數采單元 NL-42/52/62 聲學測量?jī)x VM-55 振動測量?jī)x
